導電滑環的內部結構和使用范圍

　　機械設備已經充斥了各種行業，機械設備的發展也帶來了相應的行業發展。 現在對機器最有用的零件是滑環。 滑環可用于將電源和數據信號從固定結構傳輸到旋轉結構的系統。 電纜傳輸不會因旋轉過度而被攪拌。 傳輸滑環、能量和信號的電氣部件越來越受到各行各業的重視。 詳細看看導電性滑環的結構及其原理。

　　導電滑環是電接觸滑動連接的應用范圍，也稱為集電環或旋轉關節、旋轉電接口、滑環、集電環、回流環、線圈、換向器、適配器，包括兩個相對旋轉機構的圖像、數據信號和特別適用于需要無限制的連續旋轉，從固定位置到旋轉位置傳輸電力和數據的場所。 導電性滑環由彈性材料-刷子、折彎觸點表面材料-導電環、絕緣材料、粘接材料、復合托架、精密軸承、防塵罩及其他輔助部件等組成。 刷子采用貴金屬合金材料，“”型與導電環槽對稱雙重接觸，在刷子的彈性壓力下與導電環槽折接，傳遞信號和電流。

　　一、目前國際上采用的滑環技術分為以下三類。

　　1 .復合刷塊技術，一般采用碳刷、銅刷、銀/石墨/二硫化鉬刷塊等形式。

　　2 .采用進口貴金屬合金線。

　　3 .纖維刷技術、纖維刷是指特殊的滑行電接觸設計。 纖維刷簡單來說就是將多個金屬纖維(線)校準后放入一個金屬管。 在該懸臂梁的設計中，纖維束的散狀，未束縛的一端附著在環道表面的槽上。

　　二、導電滑環的用途：

　　1 .導電性滑環。 在多功能、高性能、高精密、多元連續旋轉運輸的高端工業電氣設備或精密電子設備中，多用于例如宇宙設備、雷達通信設備、醫療設備、自動加工設備、冶煉設備、礦山設備、電纜設備、游樂設備、展示設備等滑環為這些機電設備實現復雜的運動提供了可靠的能量和信號傳輸方案。 滑環也可以說是高級智能運動設備的標志。

　　2 .導電滑環可以根據使用情況制作各種特殊的外形。 也可以混合傳輸電源、光源、流體壓力源，混合特殊異形、超大外形、結合齒輪、鏈輪、滑輪、插頭、電源和光源，混合電源和壓力流體，或與其他電氣部件組合使用。三、導電滑環的種類：

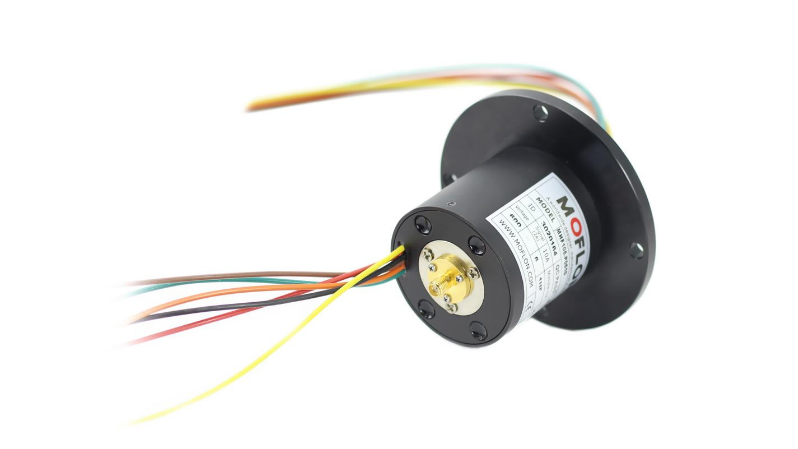

　　滑環結構分為圓柱狀、圓盤式。 圓柱狀滑環的環像螺栓螺釘一樣沿著圓柱的軸心排列。 圓盤式滑環的環路是同心的，就像播放器唱片的凹槽。 現在，大部分采用圓柱狀滑環，除非受到高度限制，否則選擇了圓盤式滑環。 默孚龍導電滑環包括通路孔式滑環系列、空氣滑環系列、水銀滑環系列、光纖滑環系列、盤式滑環系列、分割式滑環系列、光電復合滑環
