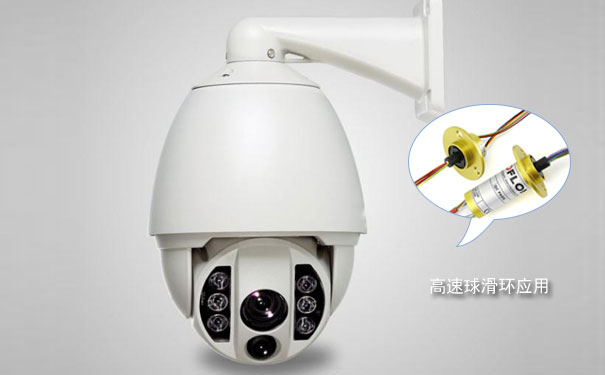

滑環在智能球型攝像機中的應用

     在安防監控領域中，智能球型攝像機系統由于其能實現360°全范圍內的無盲區監控，通過預置位、軌跡掃描、看守位、花樣掃描、報警等實現更加智能監控的智能球型攝像機系統在安防監控領域得到了大范圍應用。實現360°旋轉監控及一些智能功能的實現，必須通過滑環裝置來實現；傳統的滑環僅通過電信號傳輸，視頻及控制信號由于接觸電阻的不穩定，導致傳輸信號的可靠性降低，抗干擾性降低，智能球型攝像機系統由于受滑環因素的影響，傳速的速率和誤碼率難以提高，僅能傳輸普通模擬數據信號和電信號，無法進行高清數字信號的傳輸。

    默孚龍所要解決的技術問題是提供一種智能球型攝像機系統的滑環，實現智能球型攝像機系統更可靠，更高速的數據信號傳輸，克服現有技術中的智能球型攝像機系統無法傳輸高清數字信號的缺陷。

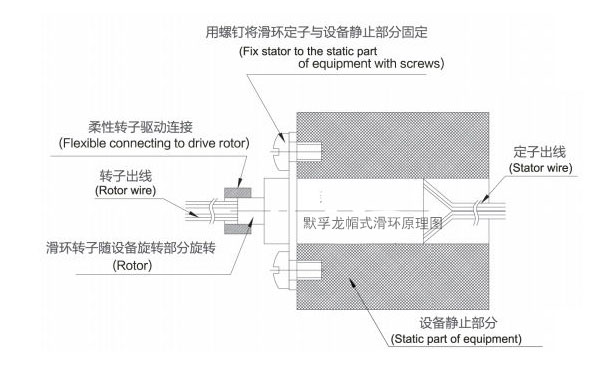

      采用如下的技術方案一種智能球型攝像機系統的滑環，包括定子，安裝在定子內的轉子，與轉子上的滑環連接的上導線束，與轉子上的滑環接觸的滑刷，與滑刷連接的下導線束，其特征在于定子的下部固定有下光纖束，轉子中心軸處固定有上光纖束，上光纖束與下光纖束之間具有間隙且同軸對焦。采用上述技術方案，在智能球型攝像機系統的滑環中，一方面通過導線傳輸電信號為智能球型攝像機及運動機構進行供電，另一方面通過光纖傳輸光信號實現智能球型攝像機的圖像及指令數據的傳輸。采用這種光電混合數據傳輸的方式，具有抗干擾能力強，數據傳輸速率更高，誤碼率更低的優點，滿足了安防監控領域智能球型攝像機系統傳輸高清數字信號的需求
