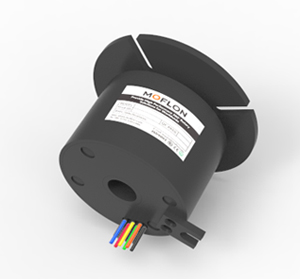

GT1256F slip rings

GT1256F 系列過孔精密導電滑環

  • · 通孔直徑 12.7mm,外徑: 56mm
  • · GT1256F是標準系列過孔滑環(高速過孔滑環)，,過孔直徑12.7mm(適用任何<=12.7mm)，外徑為56mm精密導電滑環。
  • · 支持信號(2A)， 10A, 倍率*10A,電壓440VAC/VDC。
  • · 相比較同類產品有著旋轉精度高,性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小，保證優良的傳輸性能。
  • · 典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

典型應用：

GT1256F系列滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種浮空器、智能視覺機器人、焊接設備、電阻切割機、圓形針織機、化妝，彩妝設備、電動輪椅、縫紉機、虛擬3D設備、兒童游樂游藝設備、船載衛星電線、旋轉廣告位等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

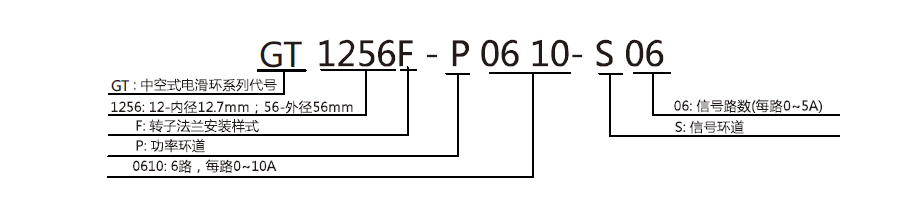

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1800RPM額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG17#鍍銀鐵氟龍AWG22#鍍銀鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT1256F系列過孔滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
GT1256F-S060648.2GT1256F-P1410-S0414486.6
GT1256F-P0210-S042448.2GT1256F-P1610-S0216286.6
GT1256F-P0410-S024248.2GT1256F-P181018086.6
GT1256F-P06106048.2GT1256F-S24024105.8
GT1256F-S1201267.4GT1256F-P0410-S20420105.8
GT1256F-P0210-S1021067.4GT1256F-P0610-S18618105.8
GT1256F-P0310-S093967.4GT1256F-P1210-S121212105.8
GT1256F-P0610-S066667.4GT1256F-P1810-S06186105.8
GT1256F-P0810-S048467.4GT1256F-S30030130
GT1256F-P1010-S0210267.4GT1256F-P0210-S28228130
GT1256F-P121012067.4GT1256F-P0410-S26426130
GT1256F-S1801886.6GT1256F-P0610-S24624130
GT1256F-P0210-S1621686.6GT1256F-S36036149.2
GT1256F-P0410-S1441486.6GT1256F-P0410-S32432149.2
GT1256F-P0610-S1261286.6GT1256F-P0610-S30630149.2
GT1256F-P0810-S1081086.6GT1256F-S42042168.4
GT1256F-P1010-S0810886.6GT1256F-P0410-S38438168.4
GT1256F-P1210-S0612686.6GT1256F-S48048187.6

注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

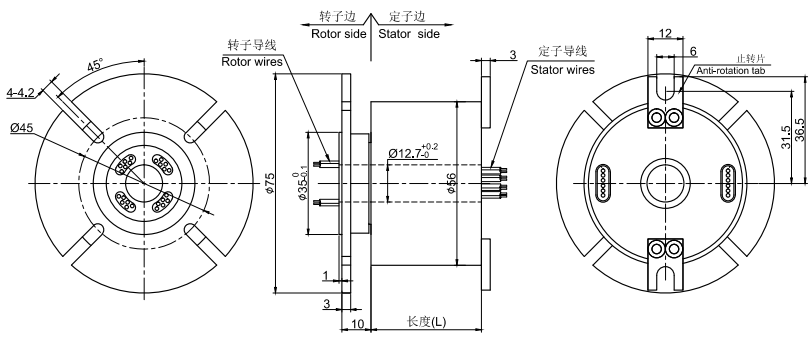

標準圖紙
