ME2381系列 以太網滑環
ME2381系列 以太網滑環
  • · 1通道1000M 以太網+ 1~46通道 功率/信號
  • · ME2381系列以1路1000M以太網滑環，網線導電滑環，內孔38.1mm，外徑為標準99mm的緊湊型整體式結構的1通道100M/1000M 以太網整體式精密導電滑環。
  • · 能混合傳輸功率電流，信號等！
  • · 具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。
  • · 美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

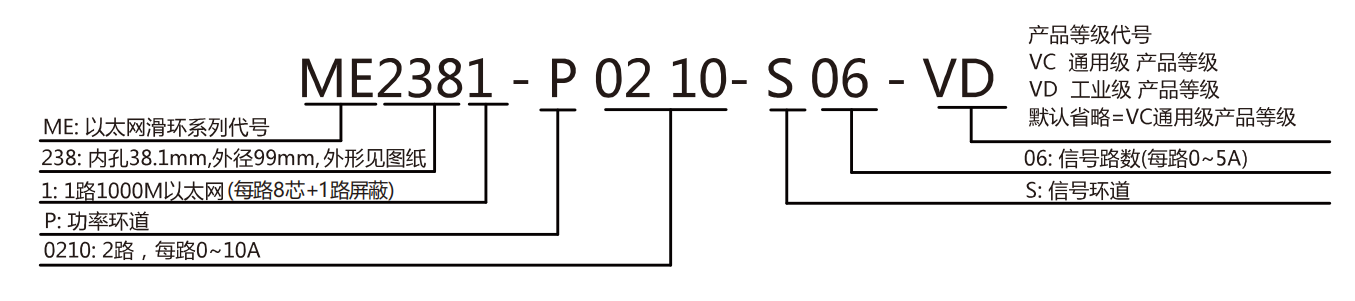

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）150RPM1000萬轉鍍金-鍍金
VD（工業級）600RPM2000萬轉金合金

技術規格參數
以太網部分技術指標機械技術指標
參數數值參數數值
1000M以太網1 路 1000M以太網工作壽命參考產品選型等級
接頭RJ45額定轉速參考產品選型等級
誤碼率BER10E-11工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料參考產品等級選型表
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC轉動扭矩0.1N.m；+0.03N.m/6路
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC防護等級IP51
導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



ME2381單通道以太網滑環系列選型表
型號1000M
以太網		10A20A信號
或5A		長度 L
（mm)		型號1000M
以太網		10A20A信號
或5A		長度 L
（mm)
ME2381-S03100365.6ME2381-P0810-S071807106.4
ME2381-P0310130065.6ME2381-P1010-S0511005106.4
ME2381-P0420104086ME2381-S2110021126.8
ME2381-S09100986ME2381-P0410-S1714017126.8
ME2381-P0210-S07120786ME2381-P211012100126.8
ME2381-P0410-S05140586ME2381-S2710027150.2
ME2381-P0610-S03160386ME2381-P0610-S2116021150.2
ME2381-S1510015106.4ME2381-P610-S3316033193.2
ME2381-P151011500106.4ME2381-S3910039193.2
ME2381-P0410-S1114011106.4ME2381-P0610-S40164046234
ME2381-P0610-S091609106.4ME2381-S4610046234

1）10A，20A，5A可根據自己的需要任何組合，需要2路以上網線請聯系客服
2 ) N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

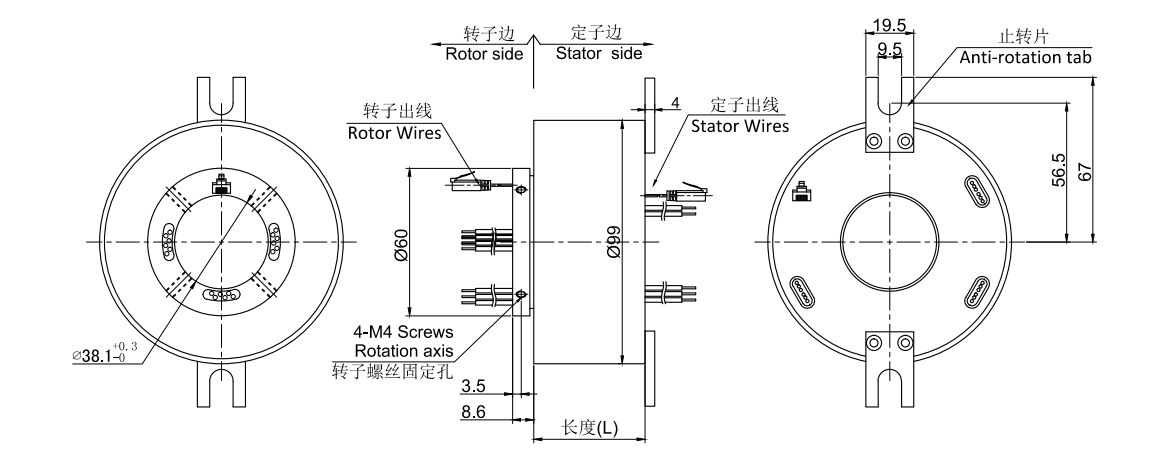

標準圖紙
