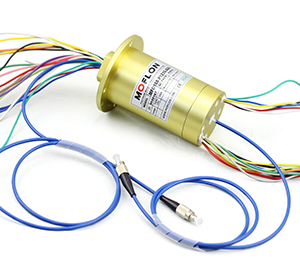

MFO107系列 光纖/光電滑環(光纖旋轉接頭)
MFO107系列 光纖/光電滑環(光纖旋轉接頭)
  • · MFO107光纖滑環，光電組合滑環，同時能傳輸1路光纖和1~24路電氣通路,全鋁合金結構的整體式精密導電滑環。電氣通路支持信號(5A)，電壓600VAC/VDC。光電旋轉接頭又稱光電滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的， 連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。可以與傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據。

典型應用：

光纖/光電滑環是目前工業滑環里面技術難度最高的的一個系列產品，主要應用于360度連續旋轉且需要保證電源，光纖信號不能中斷的場合：如高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等；

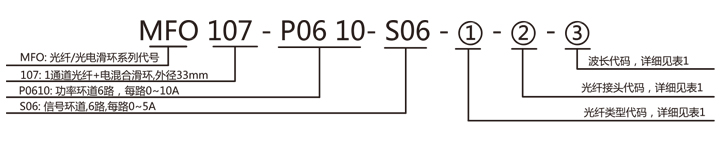

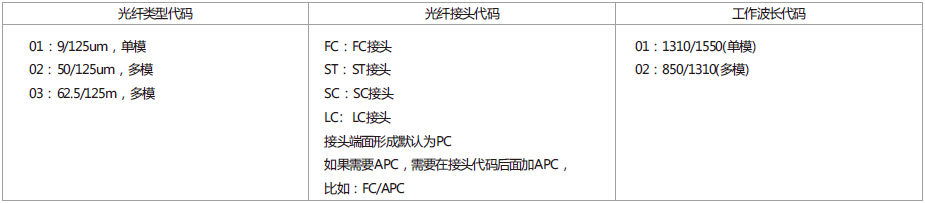

型號訂購說明：

技術規格參數
指標名稱類型
單模（SM）多模（MM）
帶寬(nm)±50
最大插入損耗，23℃(dB)1.20.7
插入損耗波動(dB)0.60.4
回波損耗(dB)≥55(不含接頭)≥40(不含接頭)
最大輸入功率(W)0.5
重量(g)50
最高轉速(rpm)1000
預估壽命>5億轉
工作溫度(℃)-45~85
貯存溫度(℃)-50~85

機械技術指標電氣技術指標
參數數值參數數值
工作壽命2000萬轉功率信號
額定轉速250RPM額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥200MΩ/300VDC≥200MΩ/300VDC
工作濕度0~85% RH導線規格AWG22#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料金-金導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51


MFO107 - 1路光+電滑環選型表
型號光纖通道10A信號或5A長度 L（mm)
MFO107-S061通道0625.4
MFO107-S121通道01239.2
MFO107-S181通道01853
MFO107-S241通道02466.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
光電滑環，光電組合滑環可根據客戶要求定制, 如有需要，請聯系客服協助選型 。

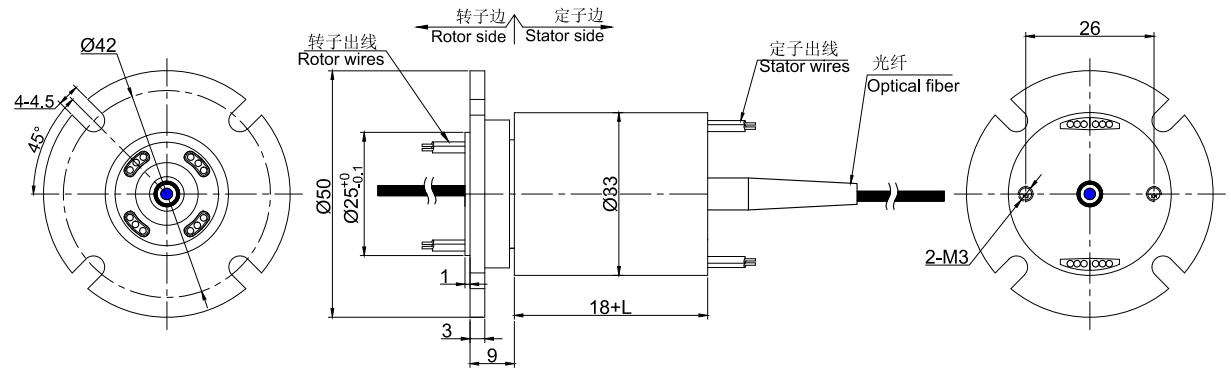

標準圖紙
