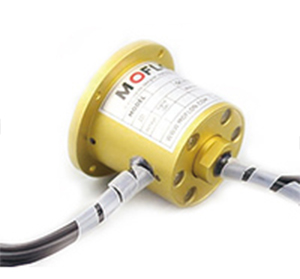

MG056F系列 定子法蘭滑環
MG056F系列 定子法蘭滑環
  • · MG056F系列電刷滑環，電氣滑環是外徑56mm的定子部分帶連接法蘭的一系列滑環的總稱。
  • · 實心滑環，中心無通孔， 適用于定子法蘭端面安裝
  • · 可以實現更多的路數和更大的電流。
  • · 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
  • · 通常此類產品用于定制各類敏感信號或者編碼器信號。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

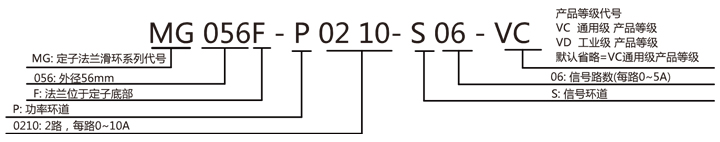

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）150RPM1500萬轉貴金屬
VD（工業級）600RPM8000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MG056F系列滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
MG056F-S020226.8MG056F-P1010-S0810871.5
MG056F-P02102026.8MG056F-P1210-S0612671.5
MG056F-S030329.6MG056F-P1410-S0414471.5
MG056F-P03103029.6MG056F-P1610-S0216271.5
MG056F-S060638MG056F-S2402488.4
MG056F-P0210-S042438MG056F-P0410-S2042088.4
MG056F-P0410-S024238MG056F-P0610-S1861888.4
MG056F-P06106038MG056F-P1210-S12121288.4
MG056F-S1201254.8MG056F-P1810-S0618688.4
MG056F-P0210-S1021054.8MG056F-P241024088.4
MG056F-P0310-S093954.8MG056F-S30030105.2
MG056F-P0610-S066654.8MG056F-P0210-S28228105.2
MG056F-P0810-S048454.8MG056F-P0410-S26426105.2
MG056F-P1010-S0210254.8MG056F-P0610-S24624105.2
MG056F-P121012054.8MG056F-S36036122
MG056F-S1801871.5MG056F-P0410-S32432122
MG056F-P0210-S1621671.5MG056F-P0610-S30630122
MG056F-P0410-S1441471.5MG056F-S42042138.8
MG056F-P0610-S1261271.5MG056F-P0410-S38438138.8
MG056F-P0810-S1081071.5MG056F-S48048155.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

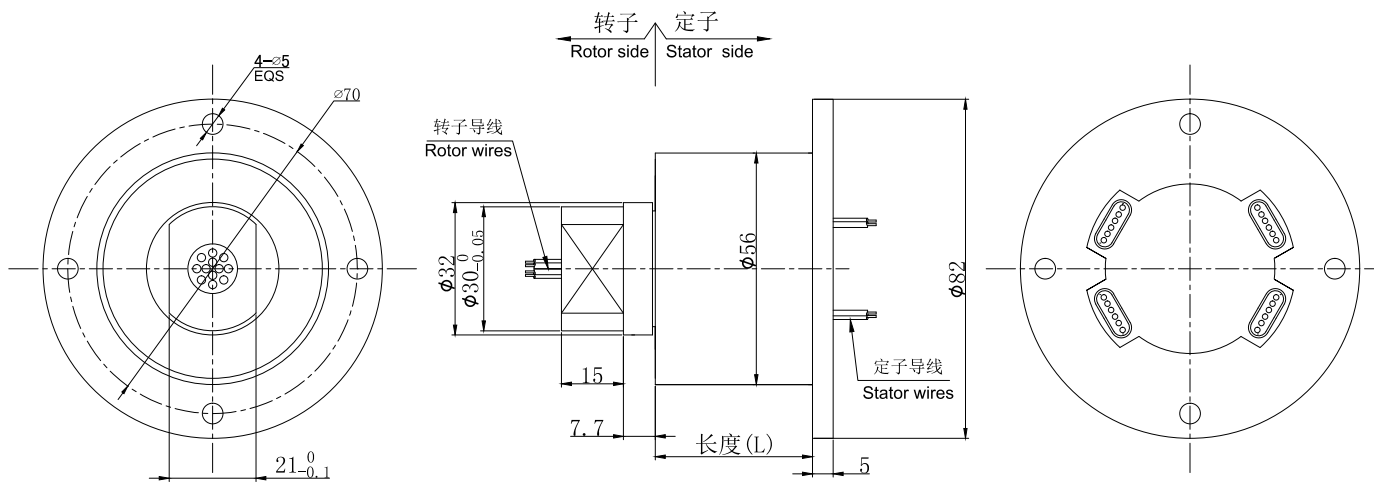

標準圖紙
同系列更多產品參考：
獲取產品3D圖紙
