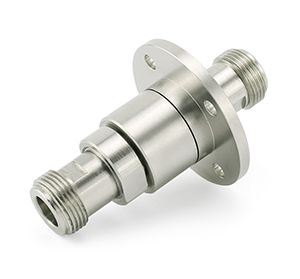

MHF100系列 高頻/同軸/波導 旋轉接頭
高頻旋轉接頭
  • · MHF100系列單路高頻滑環,高頻旋轉關節,同軸旋轉關節是單通道高頻旋轉接頭，高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達30GHz。該系列產品支持單路或高頻信號單獨傳輸，也可非標定制高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸， 見MHF108系列。
  • 典型應用：
  • · 軍用雷達天線、多軸式三維空間模擬器
  • · 帶有射頻信號的天線轉臺、支持1080P、1080I等HD-SDI的高清轉臺
  • · 支持1080P、1080I等HD-SDI的多功能一體機（高速球）

典型應用：

高頻/同軸/波導旋轉接頭以前主要用于軍工領域，隨著軍民融合政策的逐步落地， 民用產品也越來越多用到高頻滑環等系列產品，主要應用于360度連續旋轉且需要保證電源，高頻波導信號不能中斷的場合：如各種軍用雷達，船載衛星通信裝置，車載衛星通信設備，衛星車，應急救災指揮車，高端機器人、車輛上的轉動炮塔、遠程控制系統、雷達天線、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備等；

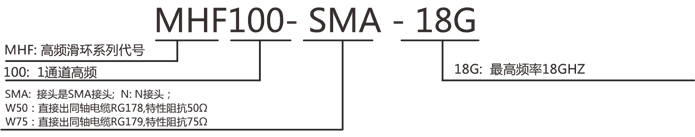

高頻滑環型號訂購說明：

技術規格參數
機械技術指標
參數數值
工作壽命500萬轉
額定轉速100RPM
工作溫度-30℃~80℃
工作濕度0~85% RH
接觸材料金-金
殼體材料不銹鋼
轉動扭矩0.1N.m；+0.03N.m/6路
防護等級IP51


MHF100 - 1通道高頻旋轉關節選型表
型號高頻通道頻率接頭類型特性阻抗插入損耗駐波比VSWR駐波比波動
MHF100-SMA-30G1DC-30GHzSMA接頭50歐姆0.3db<1.3≤0.05
MHF100-N-12G1DC-12GHzN接頭50歐姆0.3db<1.3≤0.05
MHF100-W50-3G1DC-3GHz同軸電纜RG17850歐姆0.3db<1.3≤0.05
MHF100-W75-3G1DC-3GHz同軸電纜RG17975歐姆0.3db<1.3≤0.05
MHF100-SMA-18G1DC-18GHzSMA接頭50歐姆0.3db<1.3≤0.05

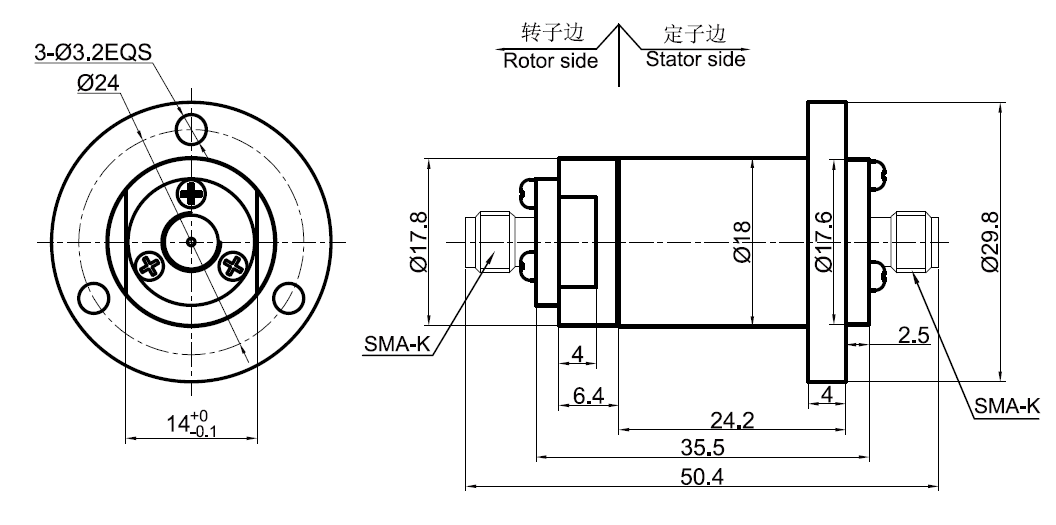

MHF100-SMA-30G圖外形尺寸圖

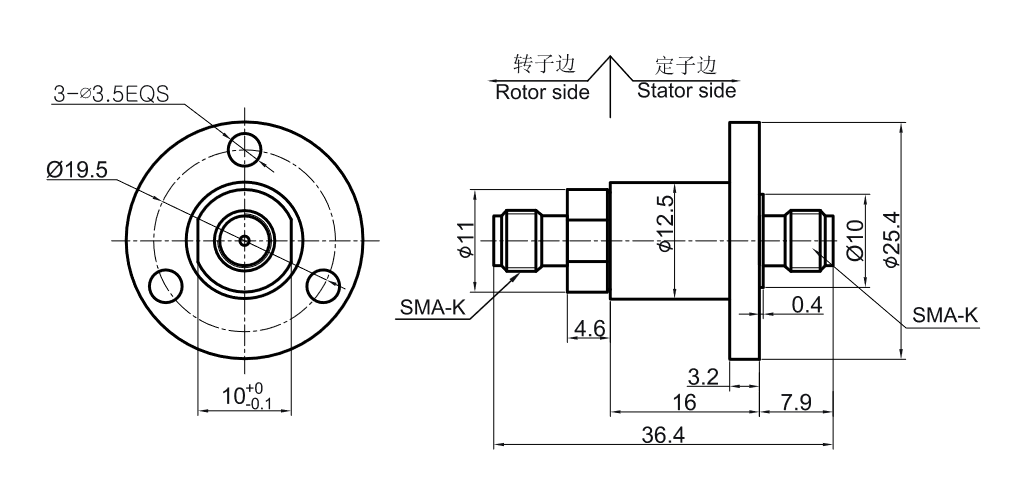

MHF100-SMA-18G外形尺寸圖

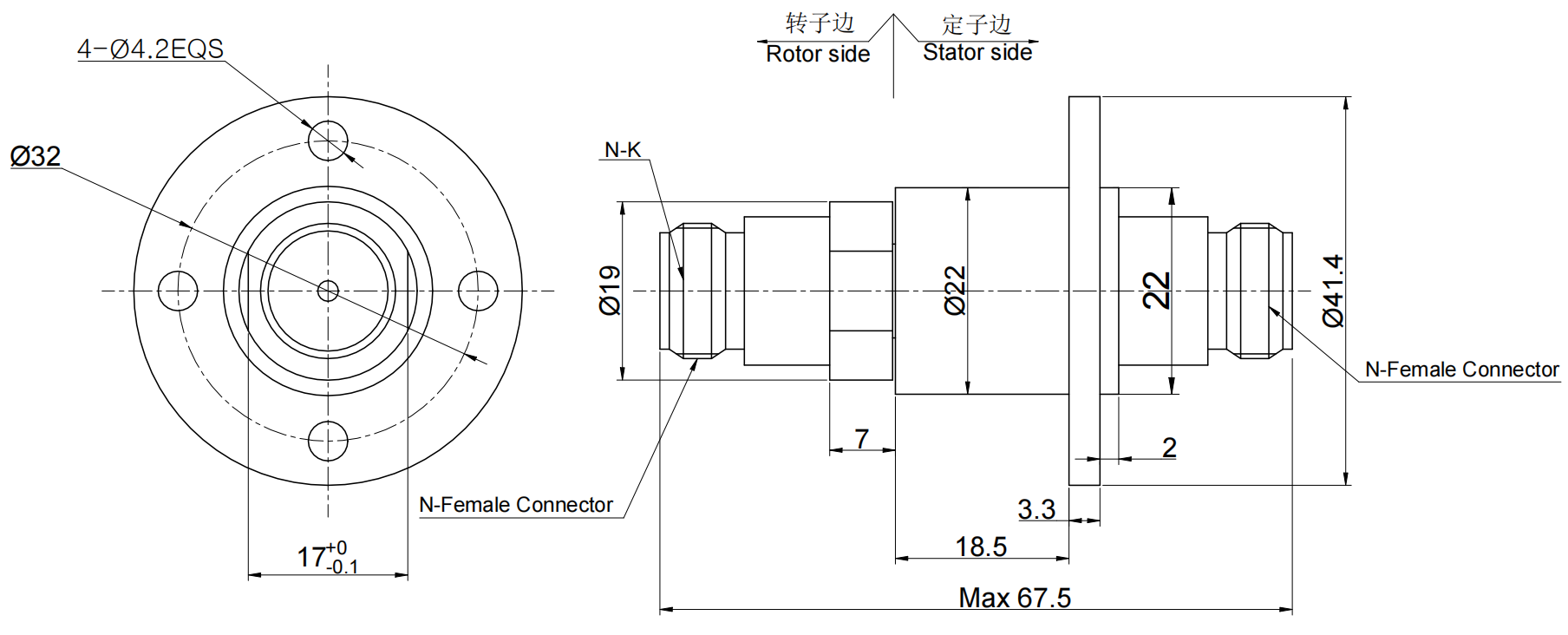

MHF100-N-12G外形尺寸圖

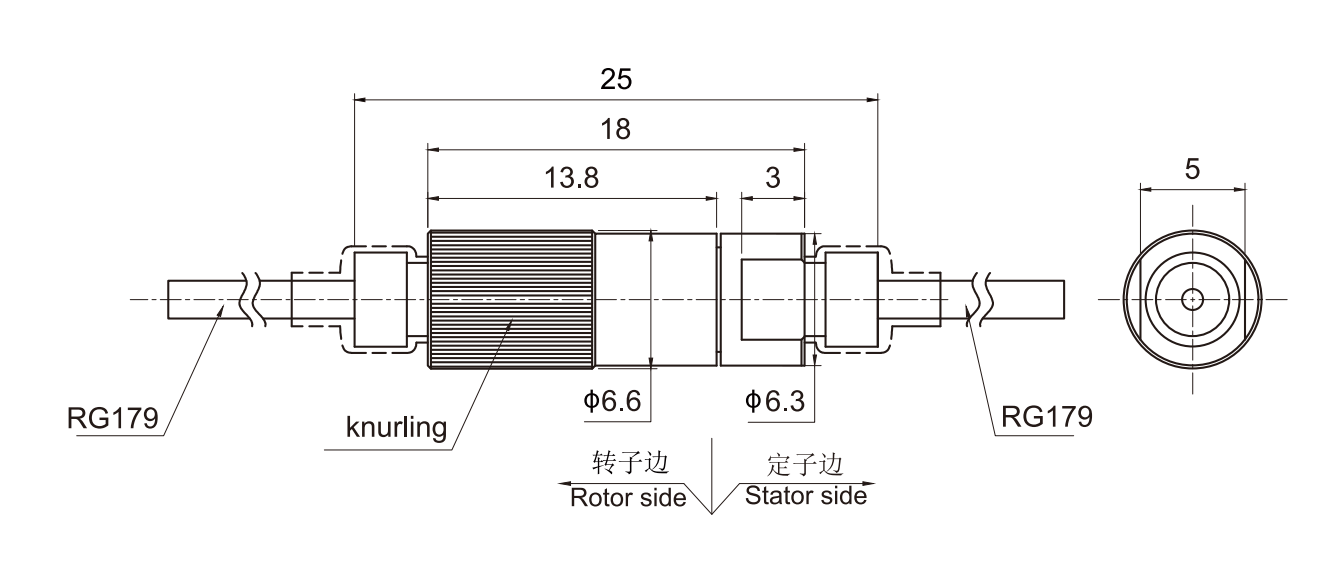

MHF100-W50-3G/MHF100-W75-3G外形尺寸圖
