MP310系列 扁平盤式滑環
MP310系列 扁平盤式滑環
  • · MP310系列2 3 4 6路盤式滑環導電環，內徑12.7mm, 全鋁合金結構，接觸材料采用貴金屬+超硬鍍金處理，運轉穩定，電阻波動小。主要應用在高度空間有限，橫向空間基本不受限制的特殊空間要求。

典型應用：

扁平盤式滑環，主要應用對安裝高度有嚴格限制的場合，要求360度連續旋轉且需要保證電源，數字信號，模擬信號不能中斷：如旋轉門，醫用CT,安檢設備，以及其他工業自動化設備，智能制造設備， 焊接機器人等；

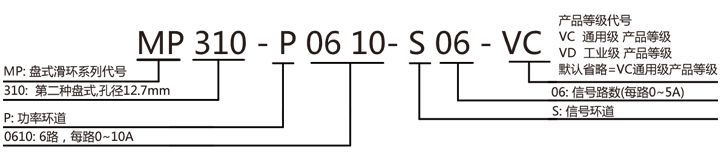

型號訂購說明：

產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）60RPM300萬轉貴金屬
VD（工業級）200RPM1000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~440VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG18#硅膠線AWG24#硅膠線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.05N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51


MP310扁平盤式滑環選型表
型號信號或5A10A20A長度L(mm)
MP310-S0220015.8
MP310-P021002015.8
MP310-P0210-S0222021.4
MP310-P041004021.4
MP310-S0660027
MP310-P061006027
MP310-P062000627
MP310-P0210-S0442027
MP310-S12120043.8
MP310-P1210012043.8
MP310-P1220001243.8
MP310-P0610-S0666043.8
MP310-P0620-S0660643.8
MP310-S18180060.6
MP310-P1810018060.6
MP310-P0610-S12126060.6
MP310-P1210-S06612060.6
MP310-P0810-S10108060.6
MP310-S24240077.4
MP310-P2410024077.4
MP310-P0610-S18618077.4
MP310-P1210-S121212077.4

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
2 3 4 6路盤式滑環導電環，內徑12.7mm，內孔、路數以及電流大小可定制，請聯系客服。

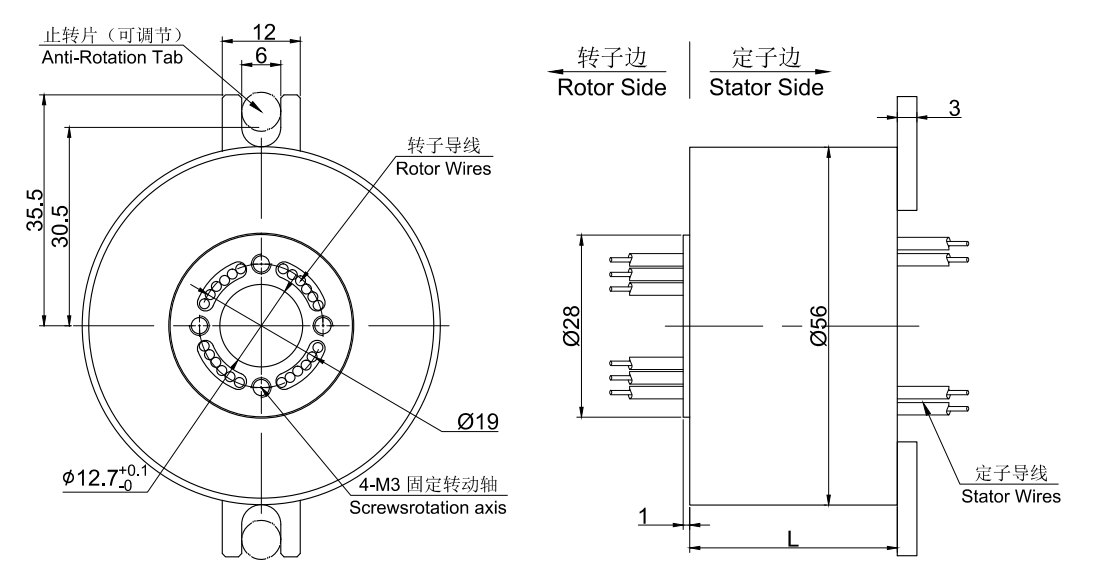

標準圖紙
