MSP380系列 (孔徑80mm， 6路10A)分體式電滑環
MSP380系列 (孔徑80mm， 6路10A)分體式電滑環

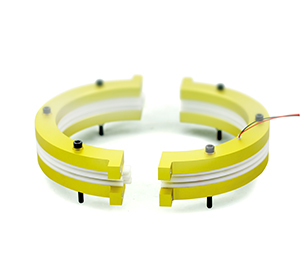

  • · MSP380 2半式分體式滑環，適用于不能從端面套入滑環的情況，采用分離的轉子和接觸刷組合，
  • · 最大支持24路信號/10A,定子線和轉子線對應使用6色彩色導線，使電路連接簡單化。
  • · 導電環采用90度角V型槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

產品等級表
MSP3809 是 MSP380 的高端版本，主要應用要求非常高的軍事，航空航天等, 區別如下:
型號最高轉速使用壽命扭矩電氣噪音①@10Rpm
MSP380150RPM500萬0.1 N.m20mΩ
MSP3809500RPM3000億0.05 N.m10mΩ

技術規格參數
電氣技術指標機械技術指標
參數數值參數數值
功率信號工作溫度-30℃~80℃
額定電壓0~440VAC/VDC0~440VAC/VDC工作濕度0~85% RH
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC接觸材料金-金
導線規格AWG16#鍍錫鐵氟龍AWG16#鍍錫鐵氟龍防護等級IP41
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω


MSP380滑環選型表
型號信號或10A產品等級
MSP3806通用
MSP38096高端

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

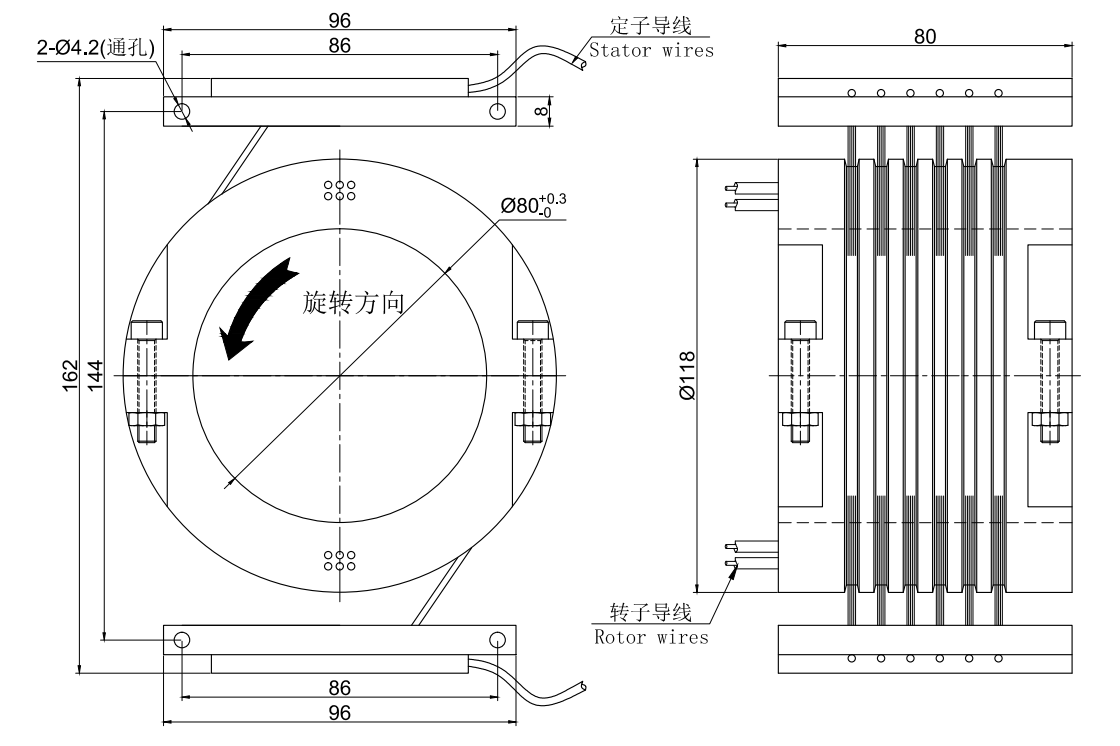

標準圖紙
