空心軸導電滑環

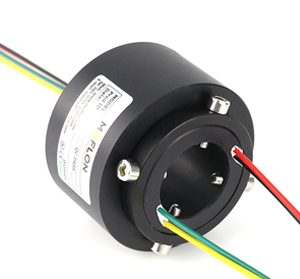

MT2042系列 標準整體式空心軸導電滑環

  • · 緊湊型，外徑42mm 通孔直徑為20mm（適用于<=20mm）的標準系列整體式精密空心軸導電滑環。*注意：如需<20mm的內孔，可通過加內襯軸套解決。
  • · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

空心軸導電滑環典型應用：

MT2042系列空心軸導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種自動貼補強機、自動焊接設備、精密模切機、鉚釘插件機、桌面點膠機、分選機、切紙機、裹式包裝機、全自動軟抽袋立封口一體機、半自動臥式軟抽袋雙頭封口機等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

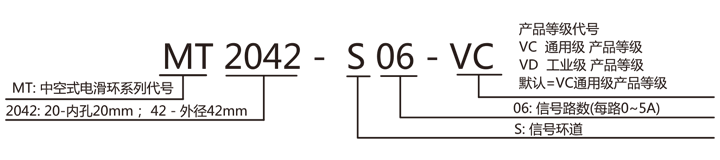

滑環型號訂購說明：


滑環產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM2000萬轉貴金屬
VD（工業級）600RPM6000萬轉鍍金-鍍金

技術參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~240VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥200MΩ/300VDC≥200MΩ/300VDC
工作濕度0~85% RH導線規格AWG22鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料參考產品等級選型表導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MT2042系列過孔式滑環選型表
型號信號或5A長度 L（mm)
MT2042-S02225.4
MT2042-S03325.4
MT2042-S04425.4
MT2042-S06625.4
MT2042-S08839.2
MT2042-S101039.2
MT2042-S121239.2

環道數和電流大小均可定制，請聯系客服定制

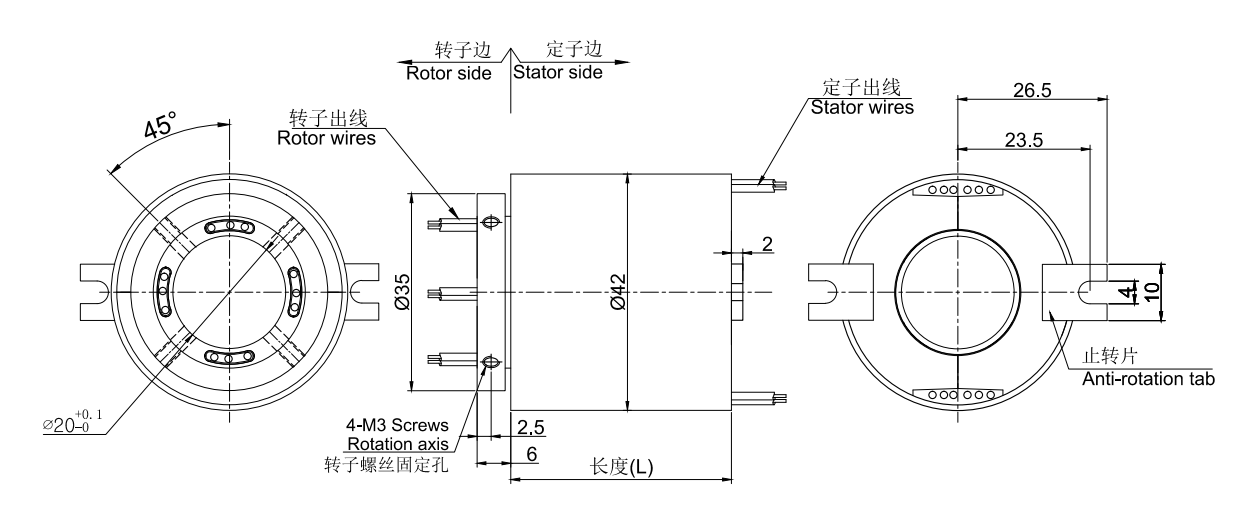

標準圖紙

同系列更多產品參考：

  • 線路數：1~48

    孔徑（mm）：12.7

    外徑（mm）：56

    下載：mt1256.pdf

  • 線路數：1~48

    孔徑（mm）：20

    外徑（mm）：69

    下載：mt2069.pdf

  • 線路數：1~72

    孔徑（mm）：25.4

    外徑（mm）：86

    下載：mt2586.pdf

  • 線路數：1~144

    孔徑（mm）：25.4

    外徑（mm）：119

    下載：mt25119.pdf

  • 線路數：1~72

    孔徑（mm）：30

    外徑（mm）：99

    下載：mt3099.pdf

  • 線路數：1~72

    孔徑（mm）：38.1

    外徑（mm）：99

    下載：mt3899.pdf

  • 線路數：1~108

    孔徑（mm）：50

    外徑（mm）：119

    下載：mt50119.pdf

  • 線路數：1~144

    孔徑（mm）：50

    外徑（mm）：130

    下載：mt50130.pdf
