滑環軸體包括哪些以及如何對滑環進行簡單檢查

　　現在的很多智能設備都是需要使用到滑環，那大家知道滑環軸體包括哪些嗎？滑環比較常見的幾種問題有哪些呢？還有，如何對滑環進行簡單檢查？想要知道相關的信息，下面就跟默孚龍小編一起來了解一下吧。

　　滑環軸體包括哪些

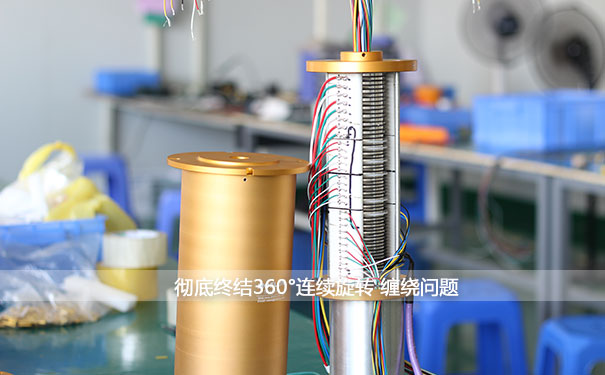

　　其包括帽套、設置于帽套內部的外殼、安裝于外殼一端的尾套、設置于外殼內部的芯軸以及分別安裝于芯軸上的刷線和導環，外殼內部的芯軸的兩端分別設置有大小軸承，該大小軸承的內外表面分別設置有可耐250度高溫的不溢油脂。

　　依據上述主要技術特征，帽套為空心的筒狀體，該筒狀體的一端設置有階梯面。外殼是由兩個結構相對稱設計的空心的半圓柱體組合而成;半圓柱體外圍的一端設置有向外延伸的凸體，該凸體一側的半圓柱的外圍設置有凹槽，該凹槽的一端設置有凹孔，該凹孔內部的設置有復數個用于收容刷線的刷線孔，該半圓柱體的內部的兩端分別設置有用于收容大、小軸承的第一、二軸承槽。

　　滑環比較常見的幾種問題

　　1)滑環短路

　　當滑環使用一段時間后出現短路現象有可能是滑環壽命到了，或者是滑環使用過載導致滑環燒掉。一般新的滑環如果出現短路顯示那就是滑環內部絕緣材料出現問題或者刷絲與刷絲直接短路、導線破皮等原因引起的。這個必須采用排除法進行檢測。

　　2)信號滑環干擾太大

　　滑環可以用于傳輸電源跟信號，而電源與信號之間會產生干擾，此干擾分為內部干擾、外部干擾。對于設計者必須明確知道信號的類型，對于特殊信號必須采用專用的導線進行內外屏蔽處理。而對于已經成型的滑環，發現滑環信號收到干擾，可自行對外部導線進行屏蔽，如果還是無法解決只能重新設計滑環內部結構了。

　　3)滑環轉動不順：

　　排除滑環裝配的問題及軸承選用的問題，造成此類問題的原因，通常是客戶選擇滑環時未提出抗震要求，而使用的環境又有較強的震動。造成滑環內的薄壁軸承損壞、塑料主軸破裂等。

　　4)防護等級與使用環境不符：

　　通常未特別說明的導電滑環，防護級別為IP54。部分客戶未另外增加防護的情況下，將其置于有防水要求的場合，使得滑環內部進水，引起內部短路，造成滑環失效。

　　5)電路設計無保護電路導致：

　　通常的導電滑環出廠時，均會以5倍工作電壓以上的高電壓來測試產品的絕緣性能，即使如此，有些工況下，也不能滿足需求造成滑環被擊穿而短路燒毀。

　　6)滑環過載燒毀：

　　滑環允許的最大電流是根據導電環的截面積、電刷接觸面積，電刷與接觸面的壓力，轉速等綜合因素決定的可安全運行的電流值。超出該值，導電滑環就有可能輕則會有發熱，重則接觸面打火，甚至電刷與導電環之間形成焊接點。雖然導電滑環的設計階段會考慮一定的安全系數，但是建議客戶按實際使用的最大電流提供給滑環生產廠家。

　　如何對滑環進行簡單檢查

　　1、外觀：優質的滑環產品，表面的亮度和光潔度都能得到體現，導線是否成束固定好，導線是否有破損;

　　2、轉動：如果滑環本身存在晃動、轉動有異響或卡住，這樣的產品裝在設備上就會存在很大的隱患;

　　3、試裝：優質的滑環產品在結構設計中是十分嚴謹的，尺寸的配合也要求十分準確，與設備的配合尺寸也一定要合適，太松或太緊都會影響產品的使用。

　　以上這些是默孚龍小編給大家介紹的滑環軸體包括哪些以及如何對滑環進行簡單檢查的相關內容，滑環日常使用要注意維護。多學習一些滑環的相關信息，也是很有必要的。
