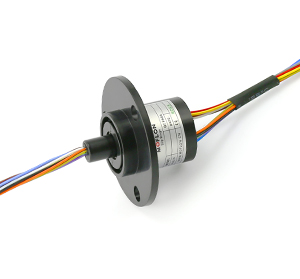

MC260系列 緊湊型滑環
MC260系列 緊湊型滑環
  • · MC260是一款12芯滑環，12路帽式滑環，12線導電滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。
  • · MC2609 是MC260的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

典型應用：

CCTV, 高速球，云臺，測量儀器儀表等行業，通常也叫做高速球專用滑環， 云臺滑環， 價格便宜， 路數配置靈活，另外應用于高速離心機滑環 高速變位機滑環，高速轉臺滑環，管內攝影機，安檢專用設備滑環，加熱管旋轉導電滑環，焊接設備滑環，旋轉門滑環，機械手臂導電滑環，展覽/顯示設備，海運設施，圓形針織機，電阻切割機等等。；

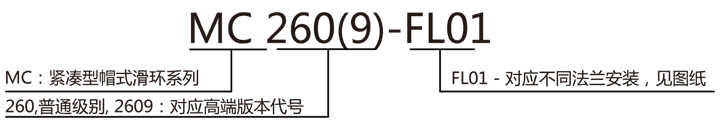

型號訂購說明：


產品等級表
MC260 和 MC2609的區別:
型號最高轉速產品壽命扭矩殼體材料電氣噪音①@10Rpm
MC260250RPM>500萬0.02 N·mABS塑料10mΩ
MC26091000RPM>2000萬0.005 N·m金屬4mΩ

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命見產品等級表功率信號
額定轉速見產品等級表額定電壓0~220VAC/VDC0~120VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥100MΩ/220VDC≥100MΩ/150VDC
工作濕度0~85% RH導線規格AWG#28AWG#28
接觸材料見產品等級表導線長度標準長度300mm（可據要求調整）
殼體材料見產品等級表絕緣強度500VAC@50Hz，60s
轉動扭矩0.05N.m；+0.01N.m/1路動態電阻變化值<0.01Ω
防護等級IP51



MC260緊湊型帽式滑環選型表
型號信號或2A4A8A15A總路數
MC2601200012
MC260-P0304-S0663009
MC260-P0208-S0223204
MC260-P030800303

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。

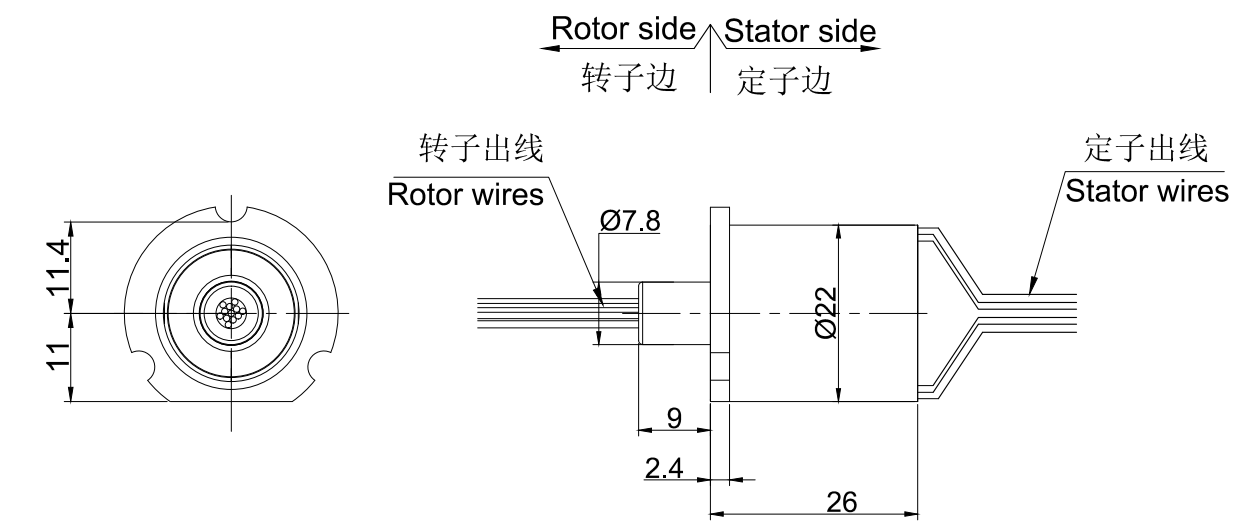

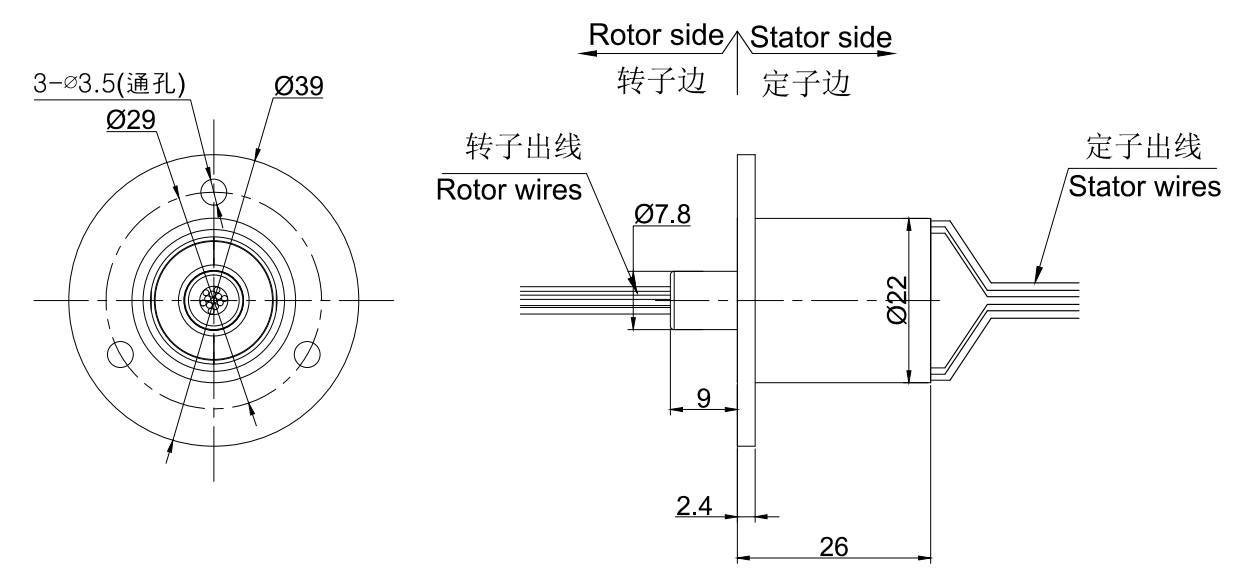

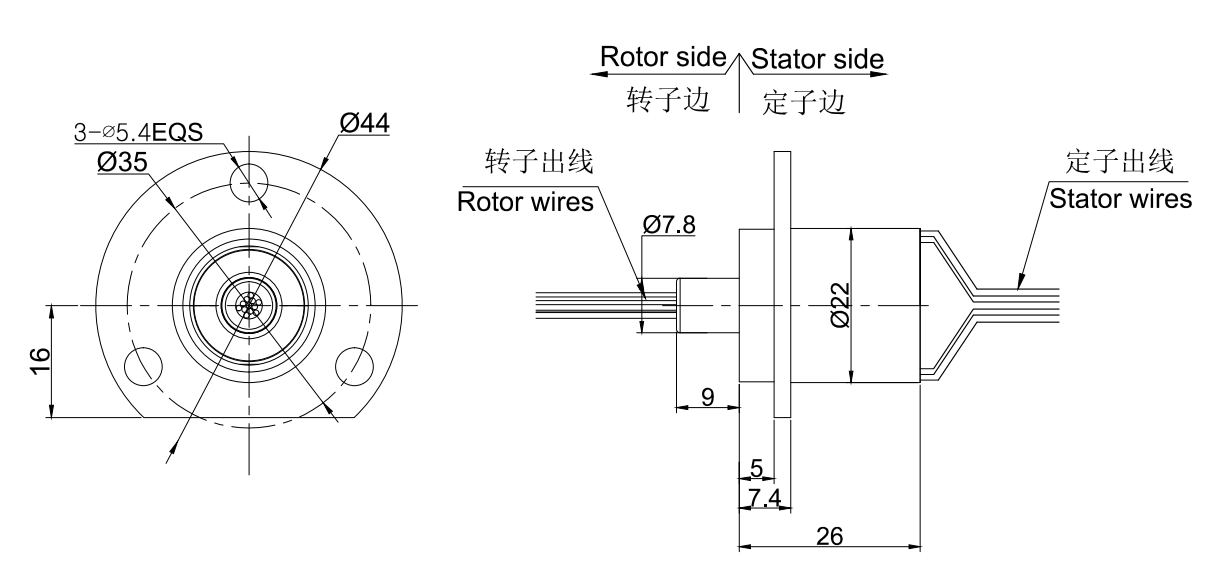

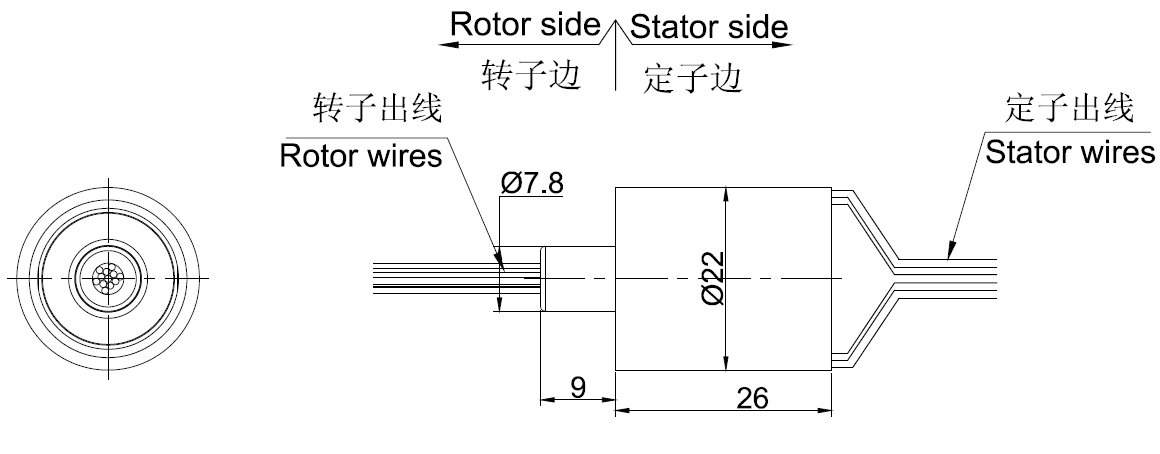

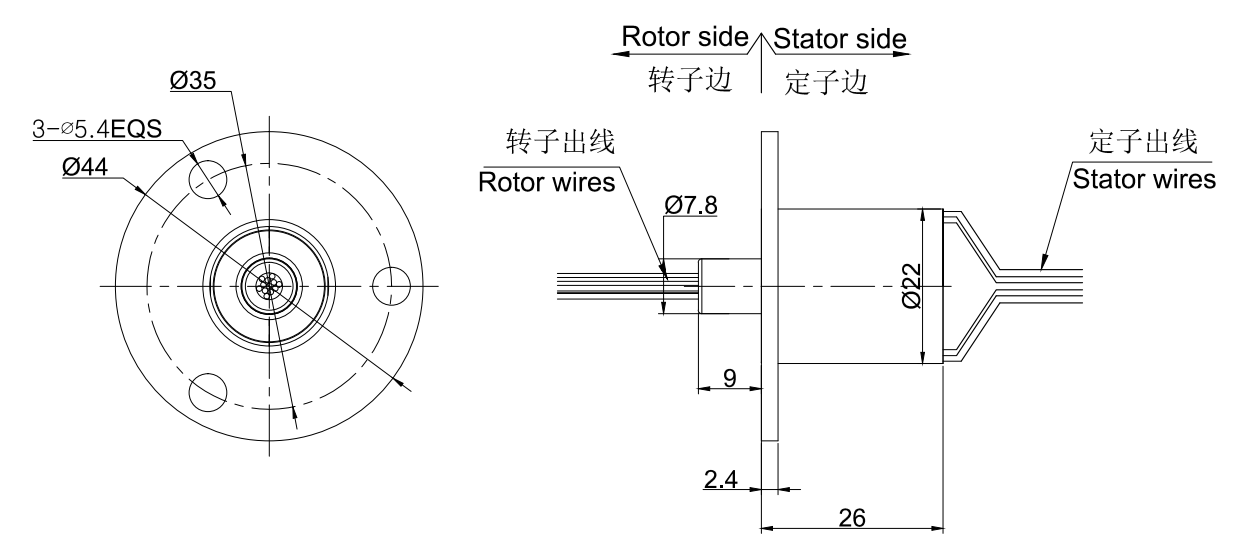

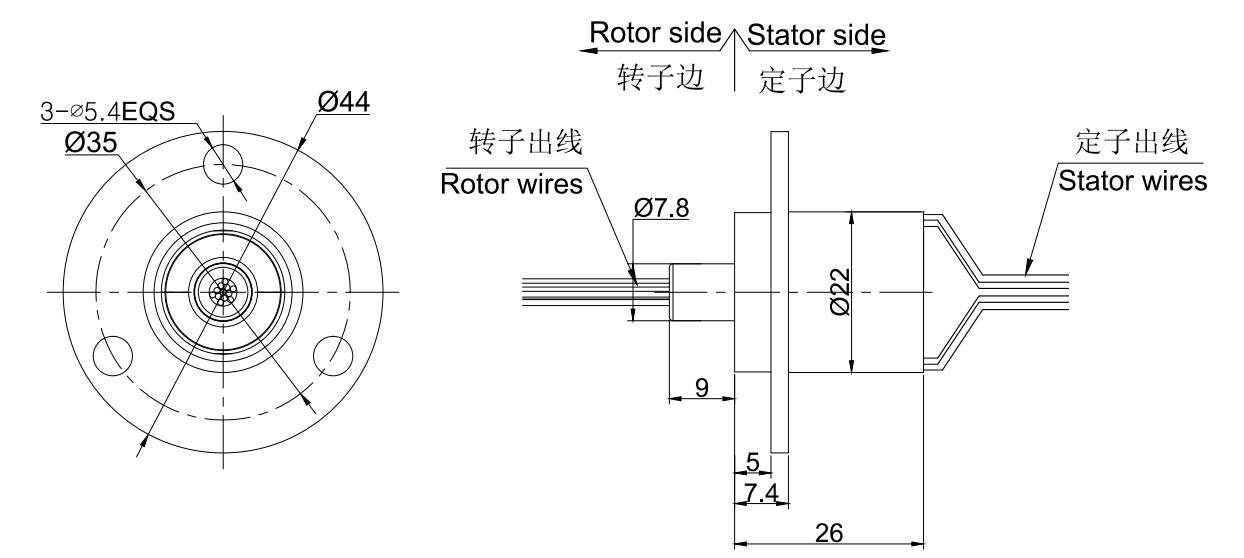

MC260圖紙


MC260-FL01圖紙


MC260-FL02圖紙


MC260-FL03圖紙


MC260-FL04圖紙


MC260-FL05圖紙


MC260-FL06圖紙


MC260-FL07圖紙
