大功率導電滑環的制作原理是什么？

　　導電滑環在許多器械運作中都是必不可免的設備之一，那么大家是否有了解過導電滑環的一些相關的介紹和分類呢?在一些器械需求方面，導電滑環的功率也會有所不同，下面我們來介紹一下大功率導電滑環的制作原理吧。

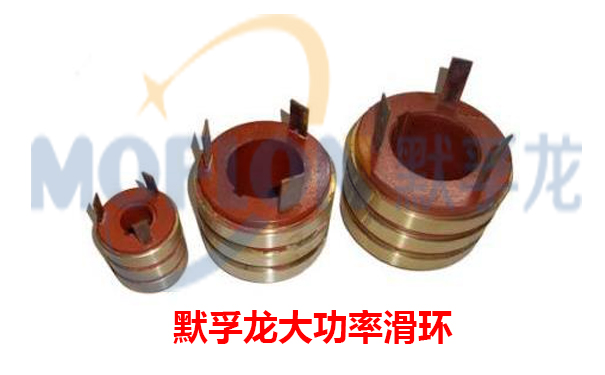

　　導電滑環

　　導電滑環屬于電接觸滑動連接應用范疇，它又稱集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率或數據的場所。

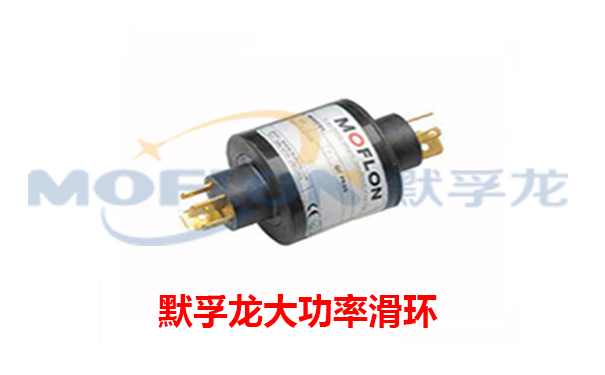

　　大功率導電滑環制作方法

　　1、一種大功率導電滑環，由至少兩個單環導電集流滑環單元疊加組裝構成多環路并聯導電集流滑環結構，所述每個單環導電集流滑環單元由導電滑環和圍繞滑環布置的導電刷及定位彈簧組合構成，定位彈簧頂壓導電刷迫使其與滑環表面接觸，滑環由主軸帶動旋轉，其特征在于每個滑環外圍至少設有四個導電刷及定位彈簧組合，所述至少四個導電刷及定位彈簧組合圍繞滑環均勻布置或對稱布置;滑環采用銅作為基體，其工作外圈上鍍有鈀鎳導電耐磨層;導電刷由石墨和導電性能良好的軟金屬粉未復合材料壓制而成。

　　2、根據權利要求1所述的大功率導電集流滑環，其特征在于所述軟金屬選擇銅、金、銀材料中至少一種。

　　3、根據權利要求1所述的大功率導電集流滑環，其特征在于所述每個滑環外圍設有六至八個導電刷及定位彈簧組合。

　　默孚龍摘要一種大功率導電集流滑環，由至少兩個單環導電集流滑環單元疊加組裝構成多環路并聯導電集流滑環結構，所述每個單環導電集流滑環單元由導電滑環和圍繞滑環布置的導電刷及定位彈簧組合構成，定位彈簧頂壓導電刷迫使其與滑環表面接觸，滑環由主軸帶動旋轉，其特征在于每個滑環外圍至少設有四個導電刷及定位彈簧組合，所述至少四個導電刷及定位彈簧組合圍繞滑環均勻布置或對稱布置;滑環采用銅作為基體，其工作外圈上鍍有鈀鎳導電耐磨層;導電刷由石墨和導電性能良好的軟金屬粉末復合材料壓制而成。本方案特別涉及離心式穩態加速度試驗機中給試件提供電源以及傳輸測試信號的導電集流滑環結構。由于采用以上措施減少了集流滑環的動態接觸電阻，提高導電集流滑環的導電能力和工作可靠性，其單環導電電流可達500A，而不被燒壞。

　　默孚龍多年來一直致力于研究和創新導電滑環的制作，同時也為了滿足不同的客戶的不同器械的需求和類型，制作了許多針對性的專屬導電滑環，深得大家的滿意。
