MK21系列 (2通道 氣/氣電一體 旋轉接頭/滑環)
MK21系列 (2通道 氣/氣電一體 旋轉接頭/滑環)
  • · MK21系列2進2出，2通路氣/氣電一體旋轉接頭,氣動高速旋轉接頭, 帶G1/8"牙
  • · 且可選同時通過功率動力線，信號線，工業總線，控制線，
    電磁閥，感應線等
  • · 標準為法蘭安裝形式
  • · 能通過的介質有: 壓縮空氣，真空等氣體

典型應用：

此款氣動旋轉接頭是一款扭力小，性價比超高的旋轉接頭（也叫氣滑環或者氣電）， 速度最大可達600RPM, 可單獨傳輸壓縮空氣，真空負壓的同時，也同時能夠傳輸電源信號，主要應用于360度連續旋轉且需要保證氣壓，真空，電源，信號不能中斷的場合：如各種自動化非標設備，鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備；光電平板顯示（LCD/LCM/TP/OLED/PDP）工業自動化設備、檢測設備、其他自動化非標專業設備等等。

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數2進2出, G1/8"工作壽命1000萬轉以上
最大壓力1MPa (可定制高壓)，真空 0.01torr額定轉速500RPM
扭矩與接口尺寸相關，詳見選型表工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~240VAC/VDC0~240VAC/VDC防護等級IP51
絕緣電阻≥500MΩ/500VDC≥500MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MK21(純氣動旋轉接頭) 尺寸圖 2進2出G1/8"牙

選型表
型號氣體通道接口尺寸可適應氣管
MK212G1/8"6-8mm

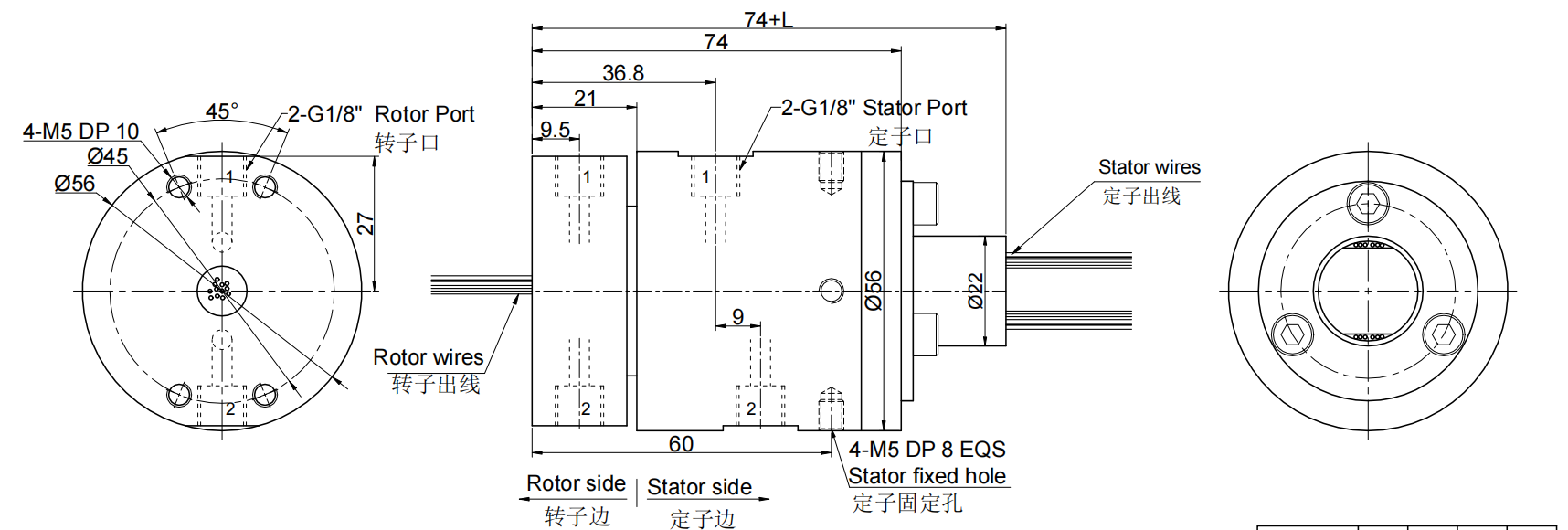

MK21S-S12(S18,S24,S36) 尺寸圖 2進2出G1/8"牙+12~36路信號(2A)

選型表
型號氣體通道接口尺寸可適應氣管信號或者2AL(mm)
MK21S-S122G1/8"6~8mm1222.5
MK21S-S182G1/8"6~8mm1829.5
MK21S-S242G1/8"6~8mm2440.1
MK21S-S362G1/8"6~8mm3653.8

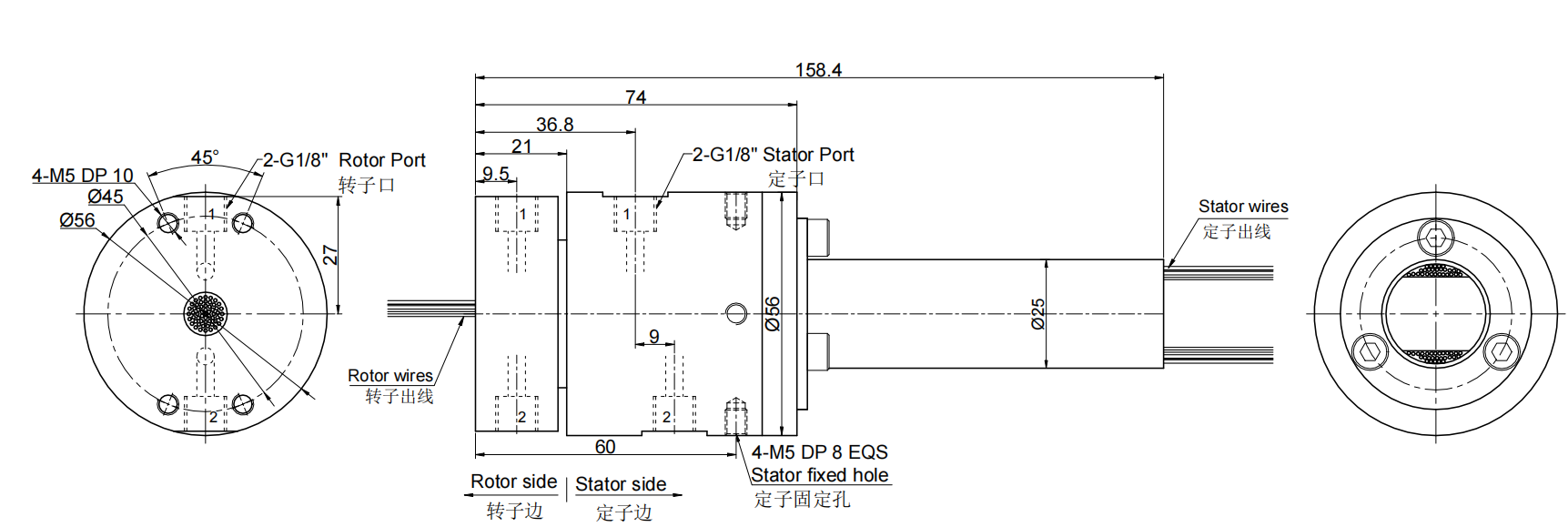

MK21S-S56 尺寸圖 2進2出G1/8"牙

選型表
型號氣體通道接口尺寸可適應氣管信號或者2A長度
MK21S-S562G1/8"6~8mm56158.4

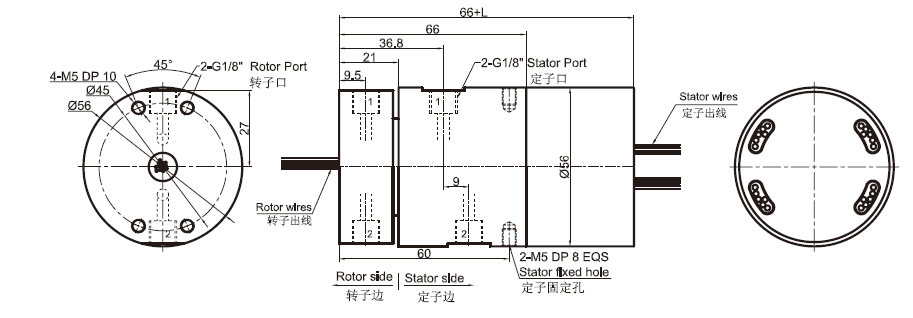

MK21-PXX-SXX 尺寸圖， 2進2出G1/8牙 + 信號（5A）/10A

選型表
型號氣體通道接口尺寸可適應氣管10A信號(5A)L(mm)
MK21-P06102G1/8"6~8mm6038
MK21-S062G1/8"6~8mm0638
MK21-P12102G1/8"6~8mm12054.8
MK21-P0610-S062G1/8"6~8mm6654.8
MK21-S122G1/8"6~8mm01254.8
MK21-P18102G1/8"6~8mm18071.5
MK21-P0610-S122G1/8"6~8mm61271.5
MK21-P1210-S062G1/8"6~8mm12671.5
MK21-S182G1/8"6~8mm01871.5
MK21-S242G1/8"6~8mm02488.4
MK21-P0610-S182G1/8"6~8mm61888.4
MK21-S302G1/8"6~8mm030105.2
MK21-S362G1/8"6~8mm036125

備注:10A和信號(5A)可以任意組合，詳情請咨詢客服。
