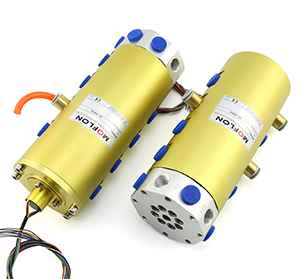

MK83系列 (8通道 氣/氣電一體 旋轉接頭/滑環)
MK83系列 (8通道 氣/氣電一體 旋轉接頭/滑環)
  • · MK83系列是8進8出旋轉接頭，8通道氣，真空，可組合6路電，12路電, 帶G3/8"牙
  • · 且可選同時通過功率動力線，信號線，工業總線，控制線，
    電磁閥，感應線等
  • · 標準為法蘭安裝形式
  • · 能通過的介質有: 壓縮空氣，真空等氣體

典型應用：

此款氣動旋轉接頭是一款扭力小，性價比超高的旋轉接頭（也叫氣滑環或者氣電）， 速度最大可達600RPM, 可單獨傳輸壓縮空氣，真空負壓的同時，也同時能夠傳輸電源信號，主要應用于360度連續旋轉且需要保證氣壓，真空，電源，信號不能中斷的場合：如各種自動化非標設備，鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備；光電平板顯示（LCD/LCM/TP/OLED/PDP）工業自動化設備、檢測設備、其他自動化非標專業設備等等。

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數8進8出, G3/8"工作壽命1000萬轉以上
最大壓力1MPa (可定制高壓)，真空 0.01torr額定轉速500RPM
扭矩與接口尺寸相關，詳見選型表工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

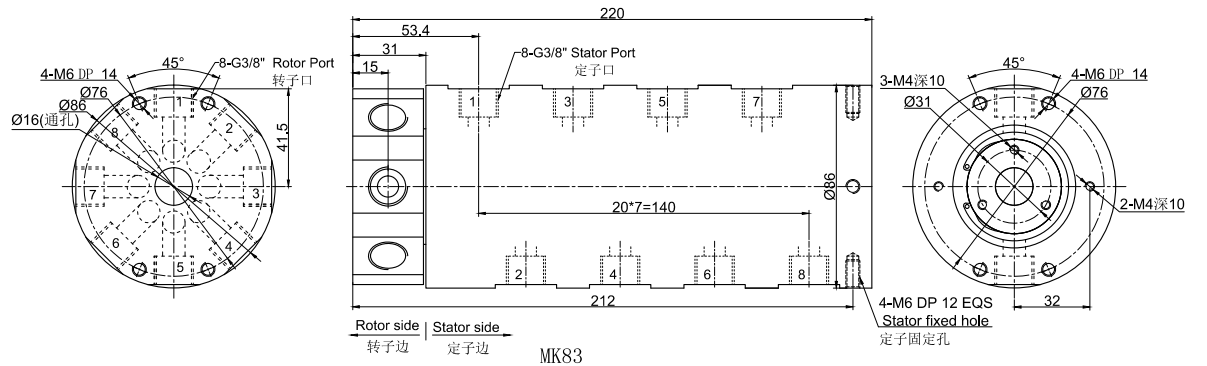

MK83(純氣動旋轉接頭) 尺寸圖 8進8出G3/8"牙


選型表
型號氣體通道接口尺寸可適應氣管
MK838G3/8"10~12mm

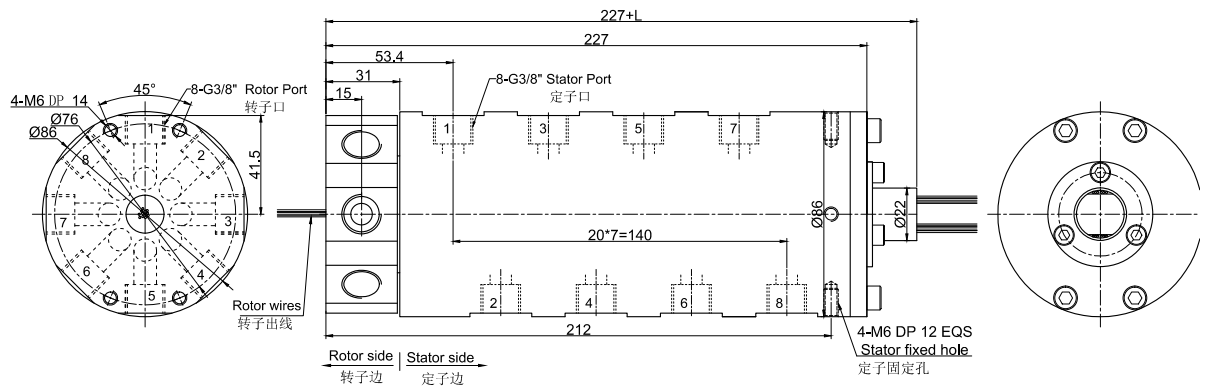

MK83S-S12(S18,S24,S36) 尺寸圖 8進8出G3/8"牙+12~36路信號(2A)


選型表
型號氣體通道接口尺寸可適應氣管信號或者2AL(mm)
MK83-S128G3/8"10~12mm1221
MK83-S188G3/8"10~12mm1828
MK83-S248G3/8"10~12mm2438.6
MK83-S368G3/8"10~12mm3652.3

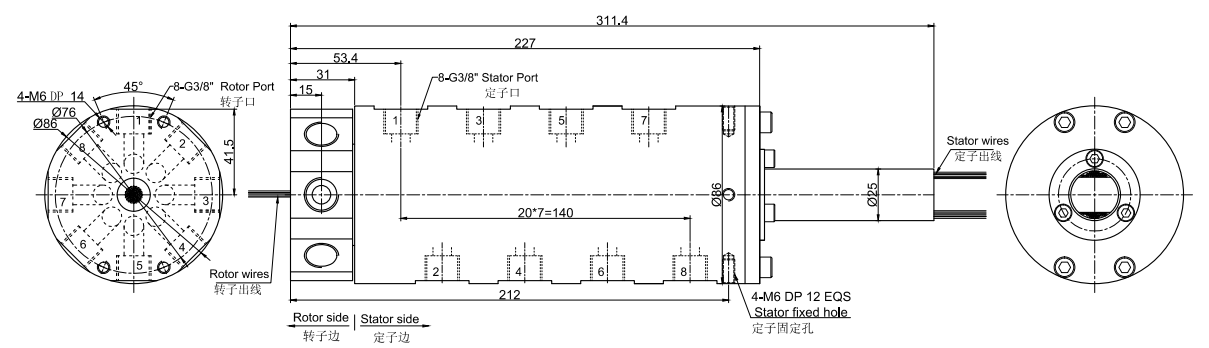

MK83S-S56 尺寸圖 8進8出G3/8"牙


選型表
型號氣體通道接口尺寸可適應氣管信號或者2A長度
MK83-S568G3/8"10~12mm56311.4

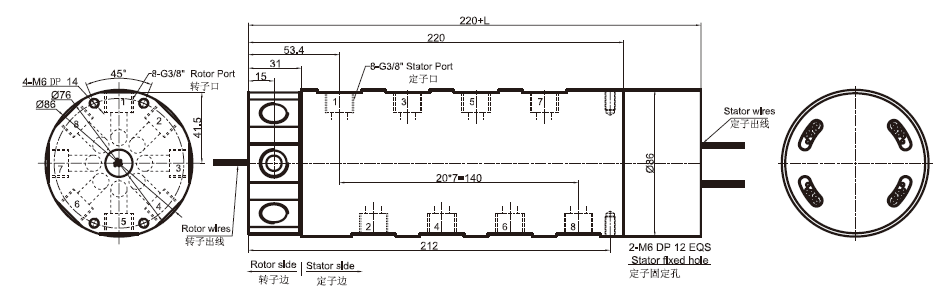

MK83-PXX-SXX 尺寸圖， 8進8出G1/8牙 + 信號（5A）/10A


選型表
型號氣體通道接口尺寸可適應氣管10A信號(5A)L(mm)
MK83-P06108G3/8"10~12mm6045.2
MK83-S068G3/8"10~12mm0645.2
MK83-P12108G3/8"10~12mm12065.6
MK83-P0610-S068G3/8"10~12mm6665.6
MK83-S128G3/8"10~12mm01265.6
MK83-P18108G3/8"10~12mm18086
MK83-P0610-S128G3/8"10~12mm61286
MK83-P1210-S068G3/8"10~12mm12686
MK83-S188G3/8"10~12mm01886
MK83-S248G3/8"10~12mm024106.4
MK83-P0610-S188G3/8"10~12mm618106.4
MK83-S308G3/8"10~12mm030126.8
MK83-S368G3/8"10~12mm036150.2

備注:10A和信號(5A)可以任意組合，8進8出旋轉接頭，8通道氣，真空，可組合6路電，12路電詳情請咨詢客服。
