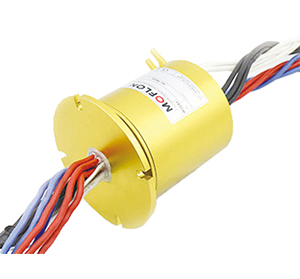

MW3086系列 大功率導電滑環
MW3086系列 大功率導電滑環
  • · MW3086系列是外徑86mm，轉子法蘭安裝的大功率導電滑環。
  • · 額定電流從20A 30A 50A到100A以上，支持300A 500A。
  • · 吊車專用導電環，旋轉精度高，性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

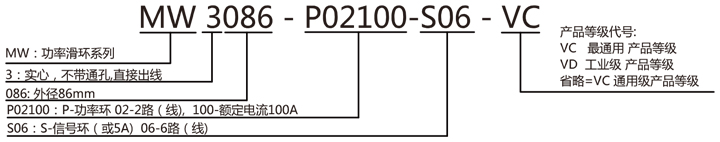

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~690VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG8#=50A， 或AWG8并線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N·m；+0.03N·m/1路動態電阻變化值<0.01Ω
防護等級IP51



MW3086 滑環（出線AWG#8）系列選型表
型號50A80A100A150A長度L（mm）型號50A80A100A150A長度L（mm）
MW3086-P0150100035MW3086-P03100003086
MW3086-P0180 0 100 45.2 MW3086-P0315000 0 3 120.6
MW3086-P01100 00 10 45.2MW3086-P0450 40 00 65.6
MW3086-P01150 000 1 55.4MW3086-P04800 4 00 110.4
MW3086-P0250 2000 45.2MW3086-P0410000 40 110.4
MW3086-P0280 0 200 65.6 MW3086-P0415000 0 4 151.2
MW3086-P02100 00 20 65.6MW3086-P0550 50 00 75.8
MW3086-P02150 000 2 86MW3086-P05800 5 00 130.8
MW3086-P0350 3000 55.4MW3086-P0510000 50 130.8
MW3086-P0380 0 300 86

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

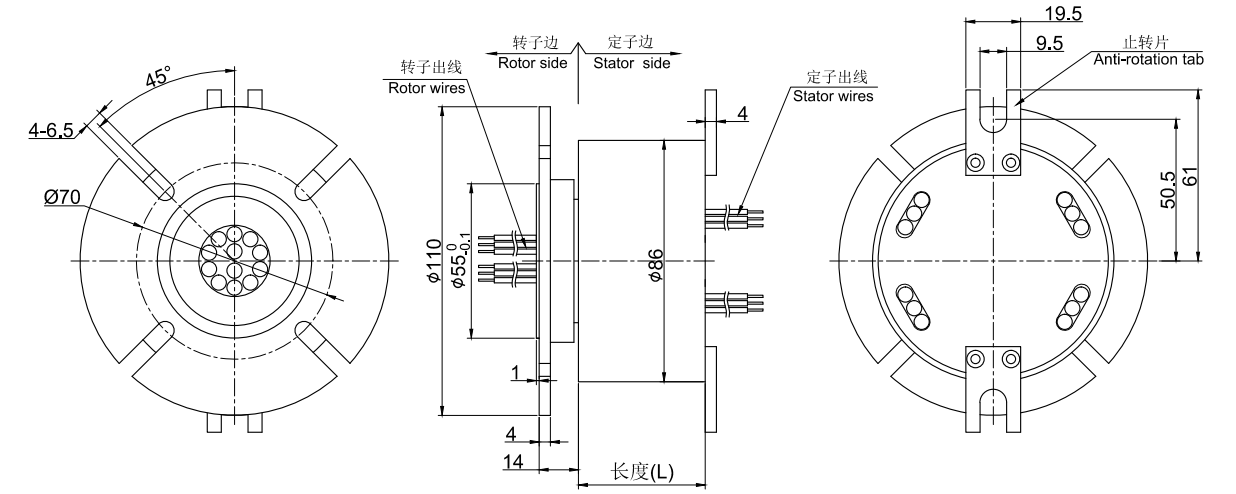

標準圖紙
