MW2025系列 大電流導電環,熱電偶滑環

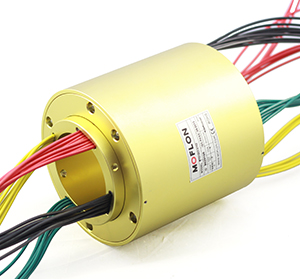

MW2025系列 大電流導電環(熱電偶滑環)
  • · MW2025系列是內孔25.4mm的中空大電流導電環，中空可用軸安裝或者過氣液導管。
  • · 額定電流從20A 30A 50A到100A以上。
  • · 旋轉精度高，性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。
  • · 可定制各類熱電偶滑環，加熱器滑環，加熱滾筒滑環等

典型應用：

MW系列滑環多應用于小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備。MW2025系列 大電流導電環(熱電偶滑環)是專為加熱器，加熱滾筒等設備設計的專用滑環。

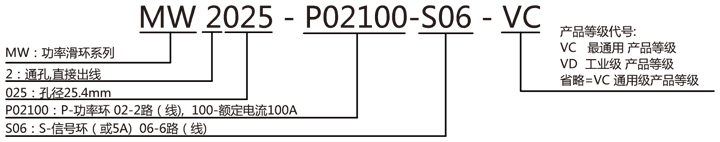

型號訂購說明：

產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~690VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG8#=50A， 或AWG8并線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N·m；+0.03N·m/1路動態電阻變化值<0.01Ω
防護等級IP51



MW2025 滑環（出線AWG#8）系列選型表
型號50A100A150A長度L（mm）型號50A100A150A長度L（mm）
MW2025-P015010050MW2025-P0310003090
MW2025-P0110001050MW2025-P03150003121
MW2025-P0115000161MW2025-P0450400110
MW2025-P025020070MW2025-P04100040110
MW2025-P0210002070MW2025-P04150004110
MW2025-P0215000291MW2025-P0550500130
MW2025-P035030090MW2025-P05100050130

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

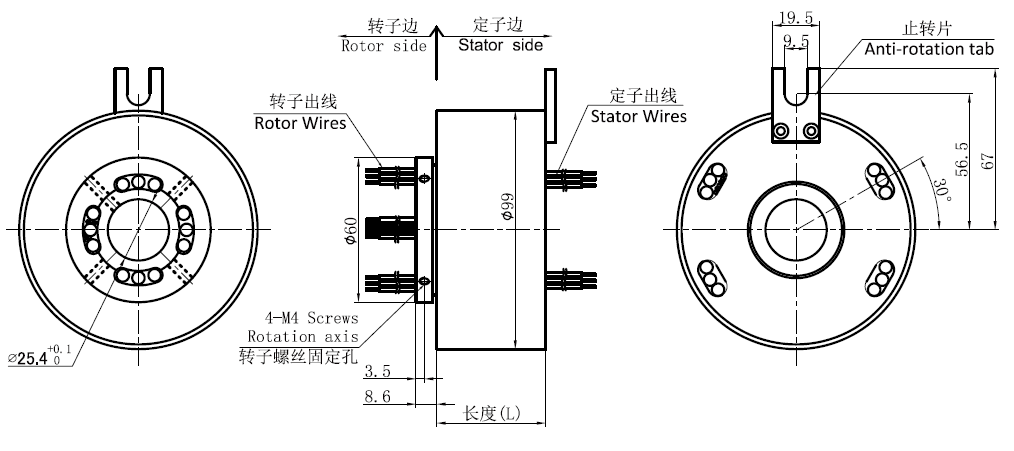

標準圖紙
