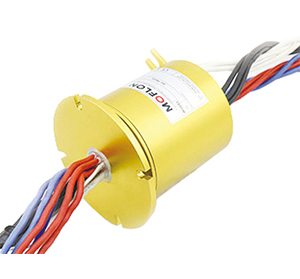

MW3119系列 大功率大電流集電環
MW3119系列 大功率大電流集電環
  • · MW3119系列是外徑119mm，轉子法蘭安裝的大功率大電流集電環。
  • · 額定電流從50A 100A到1000A以上。
  • · 旋轉精度高，性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

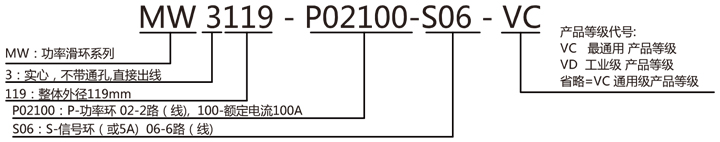

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG8#=50A， 或AWG8并線AWG22#鍍錫鐵氟龍
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/1路動態電阻變化值<0.01Ω
防護等級IP51



MW3119 集電環（出線AWG#8）系列選型表
型號50A100A150A200A300A500A長度L（mm）型號50A100A150A200A300A500A長度L（mm）
MW3119-P0150100000 35MW3119-P02500000002 236.8
MW3119-P01100 0 10000 45.2MW3119-P0350 30000 0 55.4
MW3119-P0115000 1000 55.4MW3119-P031000 30000 86
MW3119-P01200000 100 65.8MW3119-P0315000 3000 120.6
MW3119-P013000000 10 86MW3119-P03200000 300 151.2
MW3119-P0150000000 1 130.8MW3119-P033000000 30 226.6
MW3119-P0250 200000 45.2MW3119-P0450 400000 65.8
MW3119-P021000 20000 65.8MW3119-P041000 40000 106.4
MW3119-P0215000 2000 86MW3119-P0415000 4000 151.2
MW3119-P02200000 200 106.4MW3119-P04200000 400 192
MW3119-P023000000 20 151.2MW3119-P043000000 40 277.6

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

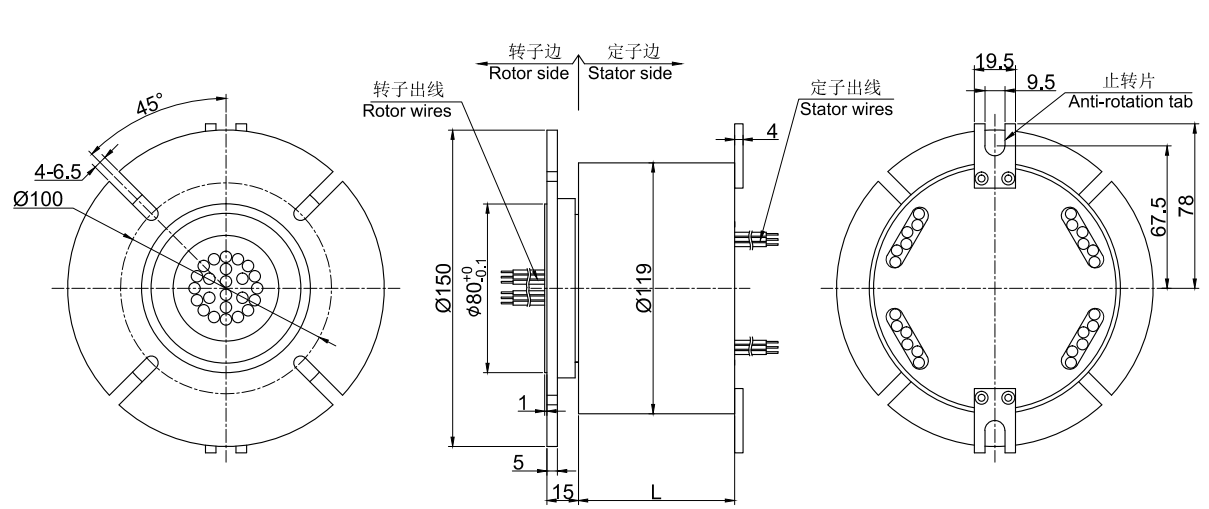

標準圖紙
