市面上的導電滑環生產廠家非常多,那么要如何選擇是非常重要的。首先我們需要先對導電滑環有個充分的了解,這樣我們才知道如何選擇導電滑環的材質。默孚龍作為行業內的佼佼者,理應優先考慮。

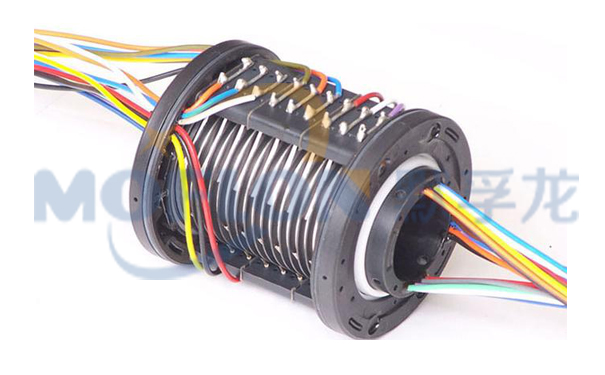

導電滑環
導電滑環屬于電接觸滑動連接應用范疇,它又稱集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器,是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉,同時又需要從固定位置到旋轉位置傳送功率或數據的場所。

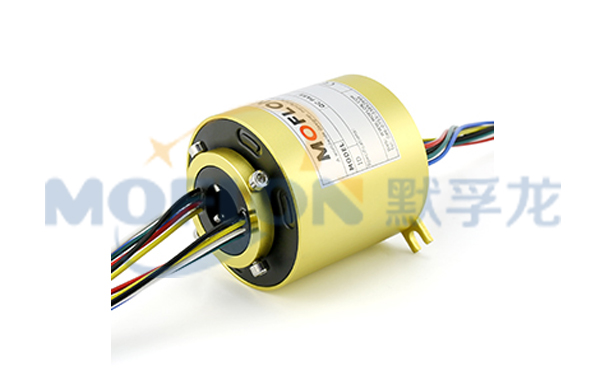

導電滑環
其由彈性材料-電刷、滑動觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他輔助件等組成。
電刷采用貴金屬合金材料,呈“II”型與導電環環槽對稱雙接觸,借助電刷的彈性壓力與導電環環槽滑動接觸來傳遞信號及電流。
精密導電滑環屬于高科技產品,一直以來被應用于尖端軍事領域,是各種精密轉臺、離心機和慣導設備的關鍵器件。
隨著我國經濟的不斷發展,民用領域也越來越多的涉足使用此類產品,用于工業自動系統控制中。在國外先進發達國家,該類產品已逐漸由軍用產品轉化為民用產品,近幾年已實現了標準化、批量化生產,被廣泛應用于安防、工廠自動化、電力、金融、儀表、航空、軍事、運輸、建筑等機電設備上。
滑環技術
1、復合電刷塊技術,一般采用碳刷,銅刷,銀/石墨/二硫化鉬的刷塊等形式。
2、采用貴金屬合金單絲,如AuNi9等。
3、纖刷技術,纖刷是指一種特殊的滑行電氣接觸設計。纖刷簡單的說就是將單獨的金屬纖絲(線)進行校準并裝進一個金屬管里。在這個懸臂設計中,纖刷束的散狀的,無束縛的一端依附在環道表面的槽里。
選擇原因
在電氣設計過程中,機械部分360度無限制連續旋轉時,導線需連接到旋轉部件上去,電氣工程師就會遇到導線纏繞問題,這個時候,他需要一個電旋轉連接器,俗稱電滑環來傳輸動力和信號的旋轉連接。
結構種類
滑環結構分為圓柱式、圓盤式。圓柱式滑環的環道是沿著圓柱的軸心排列的,就象螺栓上的螺紋一樣。圓盤式滑環的環道是同心的,就象在唱機唱片上的溝一樣。目前大部分都采用圓柱式滑環,除非受到高度限制,才會選用圓盤式滑環。
圓柱種類
根據安裝需要,可提供軸式、帶通孔式。
滑環的哪一部份是轉子?哪一部份是定子?
一般來說,導電環部分是轉子,電刷部分是定子。滑環是雙向轉動的,是電刷部分轉動還是導電環轉動沒有什么區別,至于是電刷作轉子還是導電環作轉子,取決于您的滑環安裝方式。
通過充分了解導電滑環的基本結構和應用分類,我們就可以來更好地選擇導電滑環生產廠家了。默孚龍常年制作導電滑環,始終保證質量和高規格,得到許多客戶的高滿意度。
